pCL可降解片材挤出机_pET片材生产线_ABS片材挤出机生产线_pp片材挤出生产线_佳德塑机


pp片材挤出生产线_pp片材挤出生产线_pp片材生产线设备 机筒上各段温度由加料段开始至机筒与成型模具连接处温度逐渐提高。

(2)成型模具温度略高于机筒温度。高出温度控制在5---10℃。模具两端温度略高于模具中何温度，高出温度控制在5-10℃。

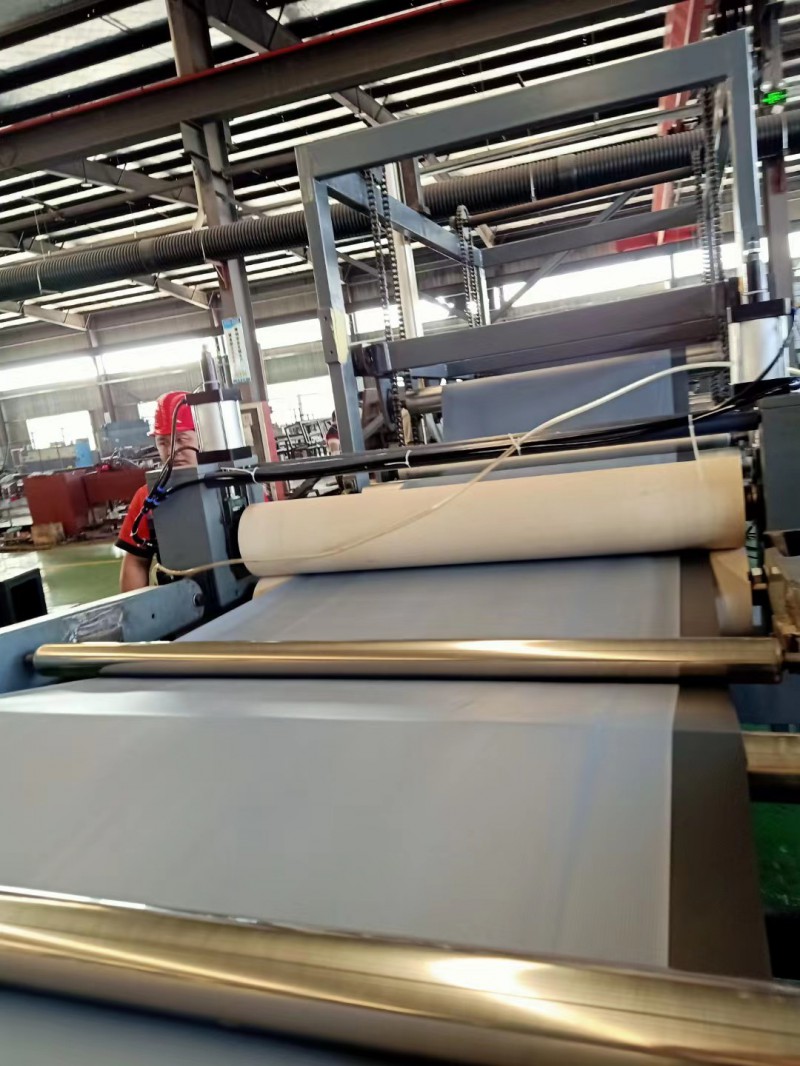

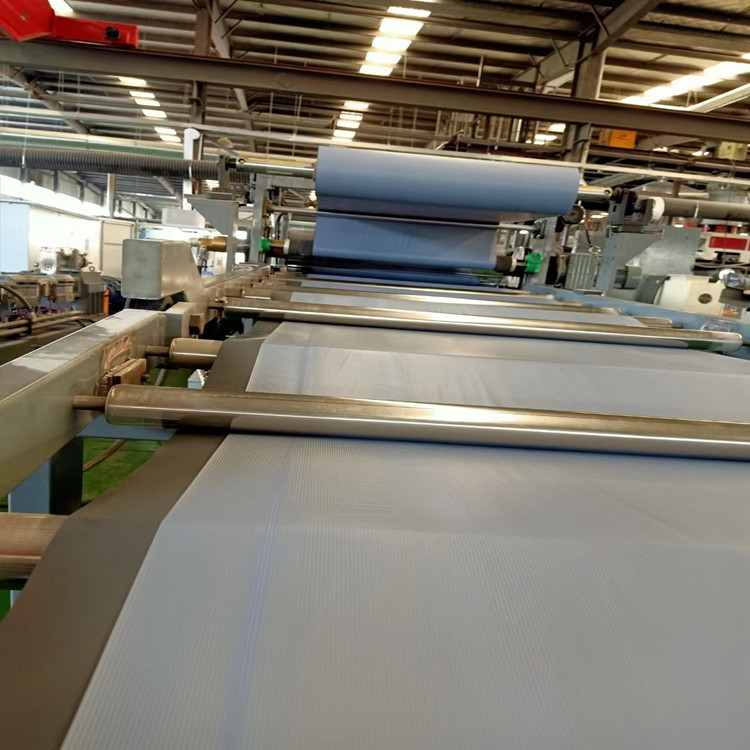

(3)入片形式，三辊的中间辊上辊面应与模具唇口下平面在一个水平面上;唇口端面与中间辊中心线平行，相距50~100mm。

(4)模具唇口间隙应略小于或等于板制品厚度，pp片材挤出生产线_pp片材挤出生产线_pp片材生产线设备模唇中间间隙应略小于两侧端模唇间隙。

(5)注意三辊工作面粗糙度R应不大于0. 2pm。清理辊面时不许用硬钢刀刮划辊面，应使用铜质刀清理辊面残料。

(6)辊面应有一些中高度;三辊间的间隙应等于或略大于板的厚度。

(7)成型模具温度控制要稳定。温度高时熔料在模具内流动速度变快;温度低时熔料在模具内流动速度变慢。不稳定的熔料流速会造成板(片)制品的纵向厚度误差大。

(8)注意控制三辊的工作面温度，应是进片辊温度略高些，出片辊温度略低些。辊面温度偏高，板坯不易脱辊，制品表面易产生横纹;温度偏低，制品表面不光泽。根据此现象，辊面温度控制要及时调整。

(9)三辊的运转速度要略高于板坯从模具口的挤出速度，一般速度差不超过10%。三辊工作速度要控制平稳，过快或过慢的运行速度对板的厚度误差都有较大影响。

(10)聚烯烃类塑料挤出成型板(片)材时，螺杆选用突变型结构，压缩比为(3-4):1,熔体流动速率为:HDPE 0. 3~2.0g/10min，LDPE 0.1~0.3g/1Omin，PP 0.5~1. 5g/10min。ABS等非结晶型高聚物树脂挤出成型板(片)材，应选用渐变型螺杆，压缩比为(1.6一2. 5):1。

(11)塑料板(片)的挤出成型，除了聚氯乙烯、聚乙烯和聚丙烯pp片材挤出生产线_pp片材挤出生产线_pp片材生产线设备树脂挤出前一般情况下不进行除湿处理外，其他一些塑料(如ABS、聚酰胺等)都应在挤出前要求进行除湿于燥处理。否则，应使用排气型挤出机挤出成型。

性能及优点：

1、与各类板材复合，增加墻体与楼板的隔声量，拉大声的带宽，降低噪声。

2、根据声学设计，在需要分离空腔内填充多孔性吸声材料（如岩棉、玻璃棉等），可加
宽降噪频带，提高整体的隔声效果。

3、安装时加大隔声构件空气层的pp片材挤出生产线_pp片材挤出生产线_pp片材生产线设备厚度，可提高隔声效果。

4、在安装板材时，板材之间搭接部位应错开，对接缝、钉子位置进行勾缝处理。

5、以上方案可适用于各种室内噪声治理工程中。

乙丙橡胶的密度是较低的一种橡胶，其密度为0.87。加之可大量充油和加入填充剂，因而可降低橡胶制品的成本，弥补了乙丙橡胶生胶价格高的缺点，并且对高门尼值的乙丙橡胶来说，高填充后物理机械能降低幅度不大。

1、耐老化性

乙丙橡胶有***的耐天候、耐臭氧、耐热、耐酸、耐水蒸汽、颜色稳定性、电性能、充油性及常温流动性。乙丙橡胶制品在120℃下可长期使用，在150- 200℃下可短暂或间歇使用。加入适宜防老剂可提高其使用温度。以过氧化物交联的三元乙丙橡胶可在苛刻的条件下使用。三元乙丙橡胶在臭氧浓度 50pphm、拉伸30%的条件下，可达150h以上不龟裂。

汽车内饰片材挤出机 http://hjrtk.com/contents/406/76.html

EPDM汽车内饰片材挤出机 http://hjrtk.com/contents/407/77.htmlhttp://www.ld024.bsjdl.com/



pCL可降解片材挤出机 http://www.ld024.bsjdl.com/sell/index.php?itemid=19553



pET片材生产线 http://www.ld024.bsjdl.com/sell/index.php?itemid=19555

ABS片材挤出机生产线 http://www.ld024.bsjdl.com/sell/index.php?itemid=19750
