点击图片查看原图

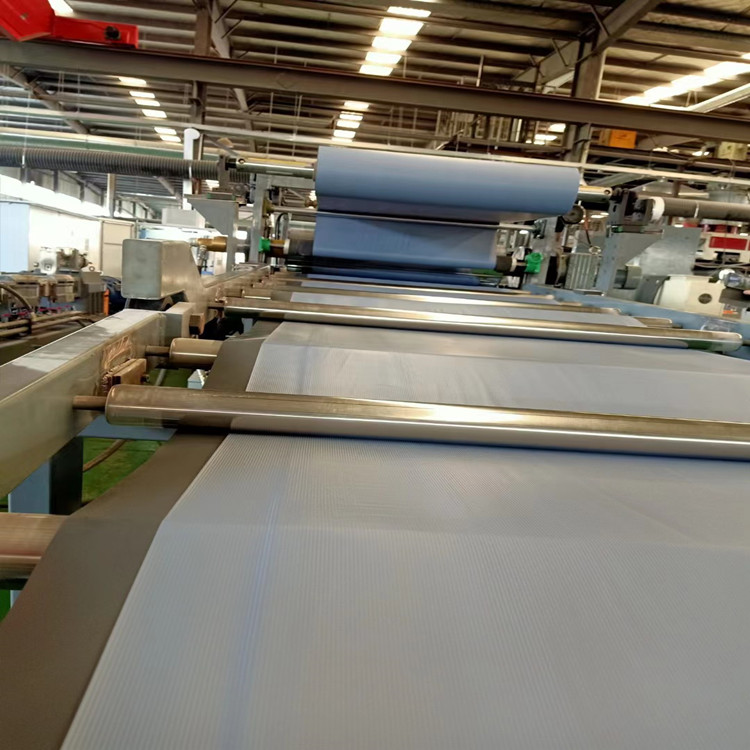

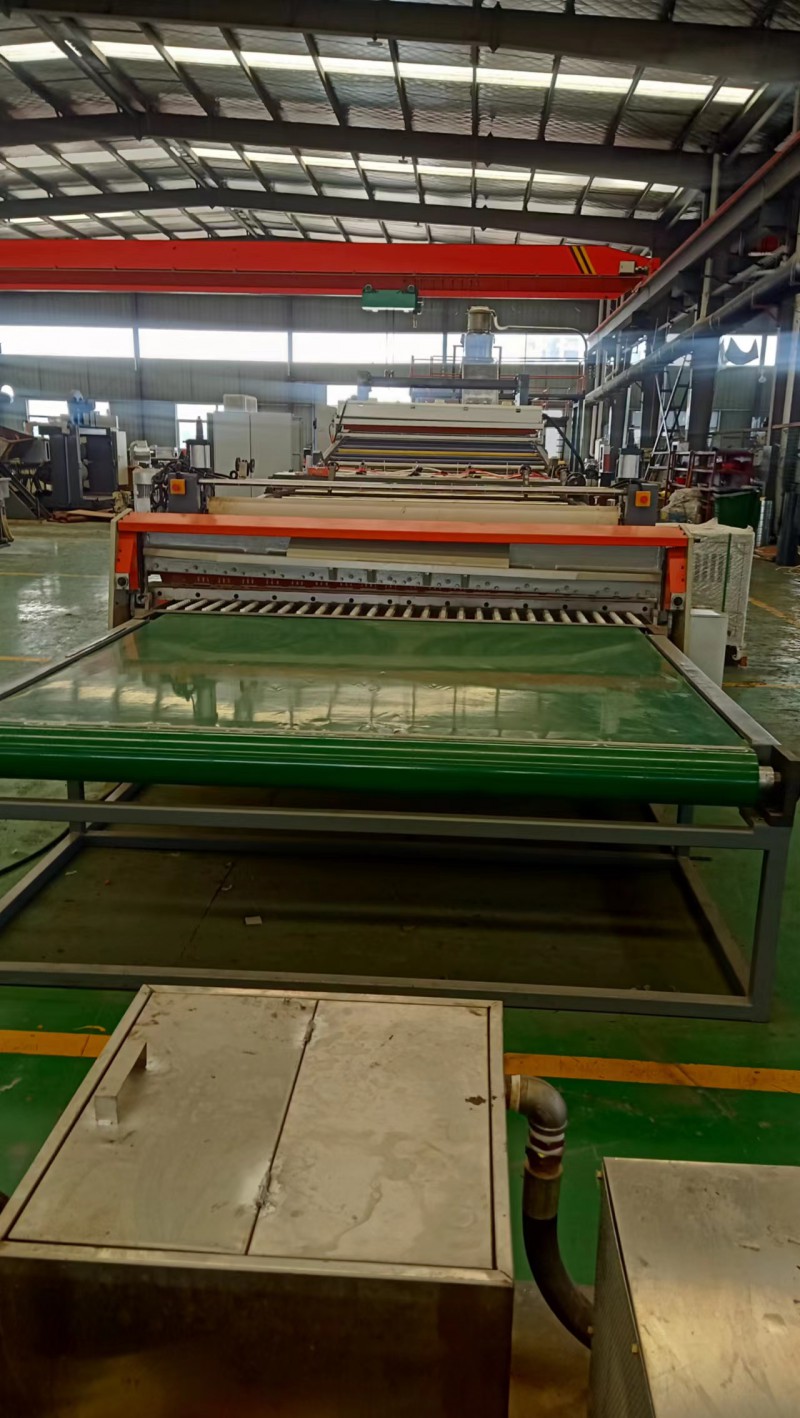

ABS片材挤出机生产线_ABS片材挤出机生产线_佳德 1 干燥 因为ABS树脂中含有强极性基团———CN基,所以它具有较大的吸湿性,在正常储存下水量为013 % ～015 % ,受潮时含量会更大。不进行干燥除湿处理会严重影响板材外观，因此，原料必须干燥除湿,使其水分含量降至011 %以下。在干燥ABS原料时,应采用80～90 ℃的干燥温度,物料在干燥的热空气中停留时间不少于2h。在工作时应注意保证通风管道不破裂、漏气和堵塞,以保证有足够的干热空气循环、2挤出 用于挤塑的ABS原料的熔体流动速率(MFR)多在0．2～2．MFR是反映熔体粘度的重要指标，ABS树脂的成型速率几乎与其熔体粘度成反比。它的熔体粘度不仅随温度上升ABS片材挤出机生产线_ABS片材挤出机生产线_佳德、分子量下降和分子量分布幅度加大而变小，同时还随着速率的上升而下降。在制定工艺参数时，我们希望得到原料在某一温度下的剪切应力和剪切速率曲线图，借以作为工艺条件设定的依据。但是，实际生产中，即使同一厂家同一牌号的ABS树脂，由于其批欢不同，其M脉存在一定差异，况且还要添加部分回头料或其他辅助材料，故在操作时还需通过实践经验对工参数作相应调整．AABS片材挤出机生产线_ABS片材挤出机生产线_佳德Bs板材挤出温度参数设定如表l 1、3滤网 使用***料时用40目×40目的两层滤网，用复配料时用60目×6o目×40目的滤网。过细过多的滤网重迭会积聚摩擦热而使温度过高，应当避免。(1)塑料片材生产设备机筒上各段温度由加料段开始至机筒与成型模具连接处温度逐渐提高。
(2)成型模具温度略高于机筒温度。高出温度控制在5---10℃。模具两端温度略高于模具中何温度，高出温度控制在5-10℃。
(3)入片形式，三辊的中间辊上辊面应与模具唇口下平面在一个水平面上;唇口端面与中间辊中心线平行，相距50~100mm。
(4)模具唇口间隙应略小于或等于板制品厚度，ABS片材挤出机生产线_ABS片材挤出机生产线_佳德模唇中间间隙应略小于两侧端模唇间隙。
(5)注意三辊工作面粗糙度R应不大于0. 2pm。清理辊面时不许用硬钢刀刮划辊面，应使用铜质刀清理辊面残料。
(6)辊面应有一些中高度;三辊间的间隙应等于或略大于板的厚度。
(7)成型模具温度控制要稳定。温度高时熔料在模具内流动速度变快;温度低时熔料在模具内流动速度变慢。不稳定的熔料流速会造成板(片)制品的纵向厚度误差大。
(8)注意控制三辊的工作面温度，应是进片辊温度略高些，出片辊温度略低些。辊面温度偏高，板坯不易脱辊，制品表面易产生横纹;温度偏低，制品表面不光泽。根据此现象，辊面温度控制要及时调整。
(9)三辊的运转速度要略高于板坯从模具口的挤出速度，一般速度差不超过10%。三辊工作速度要控制平稳，过快或过慢的运行速度对板的厚度误差都有较大影响。
(10)聚烯烃类塑料挤出成型板(片)材时，螺杆选用突变型结构，压缩比为(3-4):1,熔体流动速率为:HDPE 0. 3~2.0g/10min，LDPE 0.1~0.3g/1Omin，PP 0.5~1. 5g/10min。ABS等非结晶型高聚物树脂挤出成型板(片)材，应选用渐变型螺杆，压缩比为(1.6一2. 5):1。
(11)塑料板(片)的挤出成型，除了聚氯乙烯、聚乙烯和聚丙烯树脂挤出前一般情况下不进行除湿处理外，其他一些塑料(如ABS、聚酰胺等)都应在挤出前要求进行除湿于燥处理。否则，应使用排气型挤出机挤出成型。
降解片材代加工_塑料片材生产线_塑料造粒代加工_塑胶跑道挤出机 http://hjrtk.com/
降解片材代加工 http://hjrtk.com/contents/406/59.html
塑料片材生产线 http://hjrtk.com/contents/406/61.html
PLA降解片材代加工 http://hjrtk.com/contents/406/67.html
生物降解材料片代加工 http://hjrtk.com/channels/407.html
PLA生物降解卷材代加工 http://hjrtk.com/contents/407/72.html
PBAT降解片材代加工 http://hjrtk.com/contents/406/74.html
http://www.ld024.bsjdl.com/
pCL可降解片材挤出机 http://www.ld024.bsjdl.com/sell/index.php?itemid=19553
pET片材生产线 http://www.ld024.bsjdl.com/sell/index.php?itemid=19555
降解卷材设备代加工 http://hjrtk.com/contents/407/75.html
